S-N型ロータリージョイント

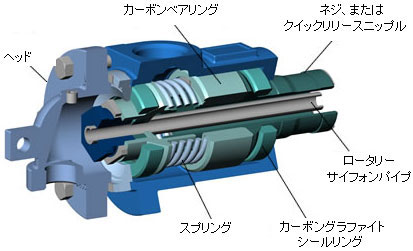

S-N型ロータリージョイントは、ロータリーサイフォンパイプ用、蒸気用に設計されています。このセルフ サポート構造には、1個のカーボンベアリングが内蔵されています。サイズは、3/4"～5"で、使用条件 は、温度:260°C、圧力:3.5MPa、回転数:100rpmです。
特徴
- 大きなカーボンベアリング
- 構成要素の数が最小限におさえられている
- ネジ、または、クイックリリースニップルを使用
利点
- 強化されたサポート
- 修理が簡単、かつ、在庫を少なく出来る
- 融通性のある取り付け
TYPE S-NH（複式） 仕様
 |
使用流体 | 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|---|---|
| 水、蒸気 | 3.5MPa | 260°C | 100rpm |
本寸法図表はTYPE Sのカタログ最終ページにあります。

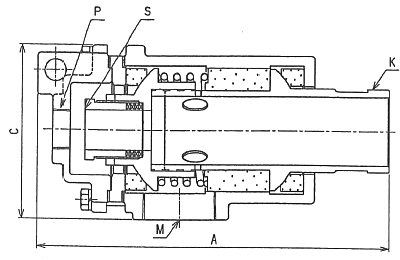

単位：mm
| 型式 | サイズ(K) | M | P | S | A | C |
|---|---|---|---|---|---|---|
| 2200S～NH(Q) | 3/4" | 1/2" | 1/2" | 1/8"～1/4" | 196.1 | 108.0 |
| 2300S～NH(Q) | 1" | 1/2"～3/4" | 1/2"～3/4" | 1/4"～3/8" | 231.8 | 115.8 |
| 2400S～NH(Q) | 1 1/4" | 1/2"～1" | 1/2"～1" | 3/8"～1/2" | 258.8 | 144.5 |
| 2500S～NH(Q) | 1 1/2" | 3/4"～1 1/4" | 3/4"～1 1/4" | 1/2"～3/4" | 296.9 | 168.1 |
| 2600S～NH(Q) | 2 1/2" | 1 1/4"～2" | 1 1/4"～1 1/2" | 3/4"～1 1/4" | 350.8 | 173.5 |
| 2700S～NH(Q) | 3" | 1 1/4"～2" | 1"～1 1/2" | 3/4"～1 1/2" | 360.4 | 185.4 |
| 2750S～NH(Q) | 3 1/2" | 1 1/2"～2" | 1 1/2"～2" | 1 1/2"～2" | 423.9 | 254.0 |
| 2800S～NH(Q) | 4" | 2"～2 1/2" | 2"～2 1/2" | 2"～2 1/2" | 504.8 | 279.4 |
| 2950S～NH(Q) | 5" | 3" | 3" | 3" | 614.9 | 307.8 |
※記載寸法につきましては予告なしに変更する場合があります。
