RX型ロータリージョイント
ＲＸ型ロータリージョイントは、深溝ボールベアリング、あるいはテーパーローラーベアリングにてロータリージョイントをサポートする構造です。水・熱媒体油等の流体に適しており、メカニカルシール・圧力バランスシール機構の設計となっています。
スラスト荷重に対する適応性が高く、カーボン／シリコンカーバイト又はタングステンカーバイトのシールパッケージにより、従来のベアリング型ロータリージョイントに比べ、メンテナンスの軽減と稼働寿命が大幅に長くなりました。

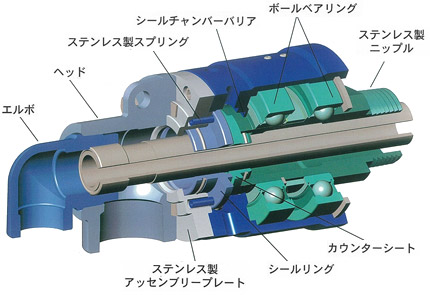

スプリングは流路から隔離された構造で、流体に接触する事はありません。ＲＸ型ロータリージョイントは、ベアリング寿命を延ばすためのシールチャンバー付で、ニップルとアッセンブリープレートはステンレス製を特徴としています。
ＲＸ型ロータリージョイントは貫流式と複式があり、サイズは3/8”～6” ジョイントの使用条件は、温度：260°C 圧力：1.0MPa 回転数：750rpmです。
特徴
- 流量エリア外にスプリングを配置
- ステンレス製のニップルとアッセンブリープレート
- 本体を取り外す事なくシールの交換が可能
- ペアリング保護の為にシールを配置
- フランジ一体型ニップルが適用出来る
- バランスシール機構
- 流量エリアが広い
- 最適なシール表面
利点
- 流量エリアが増大、信頼性の向上
- 耐腐食性に優れているので長期安定稼働が可能
- メンテナンスに要する時間とコストの削減
- ベアリングの寿命が延びる
- 短期間での取り付けと高い取り付け精度
- 長寿命、ドライ運転が可能
- 圧力損失が少ない
- 特殊な媒体に合わせた材質が選定出来る
仕様
| 最大使用圧力 | 最大使用温度 | 最高使用回転数 | 使用流体 |
|---|---|---|---|
| 1.3MPa | 250°C | 1,000rpm | 水、熱媒体油、蒸気 |

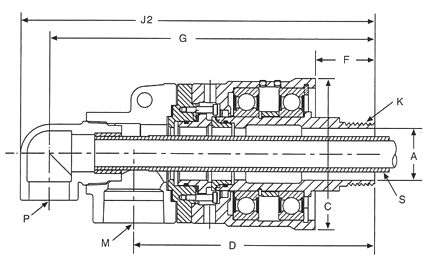

単式：ネジ取付

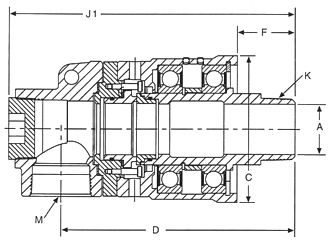

複式：ネジ取付
ネジ取付：単式・複式
単位：mm
| 型式 | サイズ | M | P | S | A | C | D | F | G | J1 | J2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4200RX | 2" | 1 1/4", 2" | 1", 1 1/4" | 1 1/4" | 49 | 143 | 229 | 56 | 309 | 280 | 336 |
| 4250RX | 2 1/2" | 2 1/2" | 1 1/4", 1 1/2", 2" | 1 1/2" | 61 | 174 | 271 | 72 | 371 | 334 | 402 |
| 4300RX | 3" | 2", 3" | 1 1/4"～2" | 1 1/2", 2" | 74 | 200 | 327 | 92 | 453 | 397 | 491 |
※記載寸法につきましては予告なしに変更する場合があります。

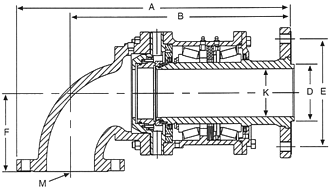

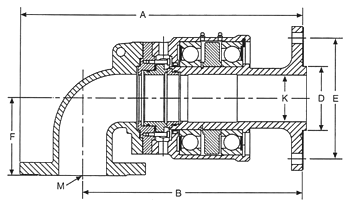

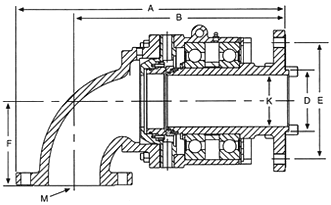

単式：フランジ取付

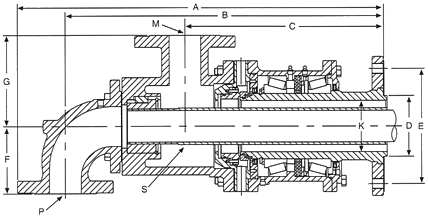

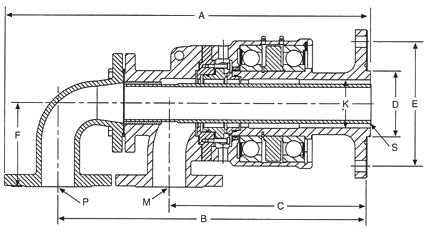

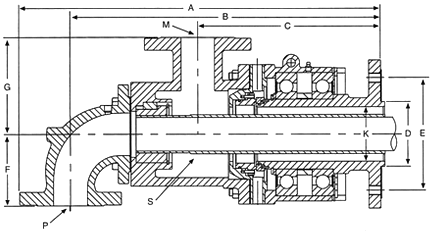

複式：フランジ取付
フランジ取付：単式・複式
単位：mm
| 型式 | サイズ(K) | タイプ | M | P | S | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4200RX | 2" | 単式 | 2" | - | - | 353 | 272 | - | 211 | 162 | 94 |
| 複式 | 1" | 1" | 1 1/4" | 401 | 344 | 222 | 211 | 162 | 102 | ||
| 4250RX | 2 1/2" | 単式 | 2 1/2" | - | - | 397 | 311 | - | 211 | 162 | 104 |
| 複式 | 1 1/2" | 1 1/2" | 1 1/2" | 487 | 419 | 262 | 211 | 162 | 117 | ||
| 4300RX | 3" | 単式 | 3" | - | - | 449 | 349 | - | 102 | 192 | 124 |
| 複式 | 2" | 2" | 2" | 565 | 474 | 304 | 102 | 192 | 130 |
※サイズ2"及び2 1/2"の‘D’寸法はインロー部の内径を示しています。深さ＝6.4mm
※サイズ3"の‘D’寸法はインロー部の外径を示しています。深さ＝7.6mm
※図面にはインロー部が付いたフランジ一体型のニップルが示されています。
※記載寸法につきましては予告なしに変更する場合があります。
※サイズ3"の‘D’寸法はインロー部の外径を示しています。深さ＝7.6mm
※図面にはインロー部が付いたフランジ一体型のニップルが示されています。
※記載寸法につきましては予告なしに変更する場合があります。
仕様
| 最大使用圧力 | 最大使用温度 | 最高使用回転数 | 使用流体 |
|---|---|---|---|
| 1MPa | 150°C | 750rpm | 水 |

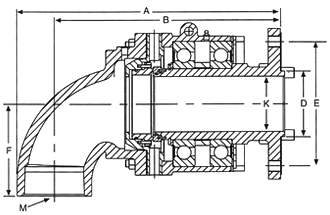

単式：ネジ取付
複式：ネジ取付
ネジ取付：単式・複式
単位：mm
| 型式 | サイズ(K) | タイプ | M | P | S | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4400RX | 4" | 単式 | 4" | - | - | 484 | 415 | - | 120 | 229 | 168 | - |
| 複式 | 2 1/2" | 2 1/2" | 2 1/2" | 530 | 484 | 334 | 120 | 229 | 76 | 111 |
※インロー部深さ＝7.6mm
※記載寸法につきましては予告なしに変更する場合があります。
※記載寸法につきましては予告なしに変更する場合があります。

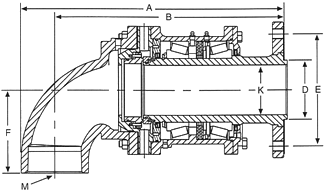

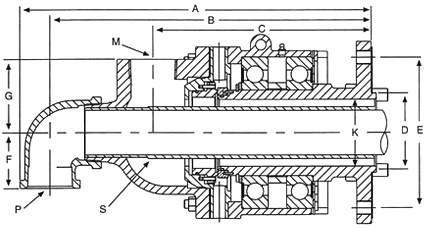

単式：フランジ取付

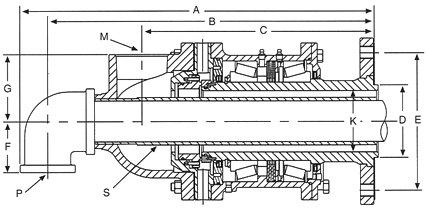

複式：フランジ取付
フランジ取付：単式・複式
単位：mm
| 型式 | サイズ(K) | タイプ | M | P | S | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4400RX | 4" | 単式 | 4" | - | - | 530 | 415 | - | 120 | 229 | 165 | - |
| 複式 | 2 1/2" | 2 1/2" | 2 1/2" | 677 | 582 | 343 | 120 | 229 | 133 | 181 | ||
| 4500RX | 5" | 単式 | 5" | - | - | 583 | 485 | - | 160 | 225 | 194 | - |
| 複式 | 3" | 3" | 3" | 756 | 661 | 428 | 160 | 225 | 140 | 212 |
※インロー部深さ＝7.6mm
※記載寸法につきましては予告なしに変更する場合があります。
※記載寸法につきましては予告なしに変更する場合があります。
仕様
| 最大使用圧力 | 最大使用温度 | 最高使用回転数 | 使用流体 |
|---|---|---|---|
| 1MPa | 250°C | 750rpm | 水、熱媒体油 |
単式：ネジ取付
複式：ネジ取付
ネジ取付：単式・複式
単位：mm
| 型式 | サイズ(K) | タイプ | M | P | S | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4400RX | 4" | 単式 | 4" | - | - | 538 | 469 | - | 120 | 229 | 168 | - |
| 複式 | 2 1/2" | 2 1/2" | 2 1/2" | 582 | 536 | 386 | 120 | 229 | 76 | 111 |
※インロー部深さ＝7.6mm
※記載寸法につきましては予告なしに変更する場合があります。
※記載寸法につきましては予告なしに変更する場合があります。
単式：フランジ取付
複式：フランジ取付
フランジ取付：単式・複式
単位：mm
| 型式 | サイズ(K) | タイプ | M | P | S | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4400RX | 4" | 単式 | 4" | - | - | 584 | 469 | - | 120 | 229 | 165 | - |
| 複式 | 2 1/2" | 2 1/2" | 2 1/2" | 730 | 636 | 397 | 120 | 229 | 133 | 181 | ||
| 4500RX | 5" | 単式 | 5" | - | - | 617 | 486 | - | 160 | 225 | 194 | - |
| 複式 | 3" | 3" | 3" | 757 | 662 | 428 | 160 | 225 | 140 | 212 | ||
| 4600RX | 6" | 単式 | 6" | - | - | 657 | 517 | - | 176 | 248 | 227 | - |
| 複式 | 4" | 4" | 4" | 887 | 773 | 498 | 176 | 248 | 178 | 229 |
※インロー部深さ4"と5"は＝7.6mm
※インロー部深さ6"は＝14.2mm
※記載寸法につきましては予告なしに変更する場合があります。
※インロー部深さ6"は＝14.2mm
※記載寸法につきましては予告なしに変更する場合があります。
RX型ロータリージョイント（サイズ：3/8"～1 1/2"）
標準仕様
| 最大使用圧力 | 最大使用温度 |
|---|---|
| 1.3MPa | 105°C |
| 最高使用回転数 | 使用流体 |
| 3,500rpm | 水、エアー |
※232°CまでのRX-1、RX-2、RX-3の詳細については弊社までお問い合わせ下さい。

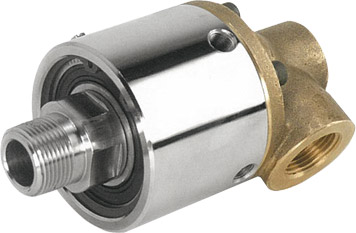

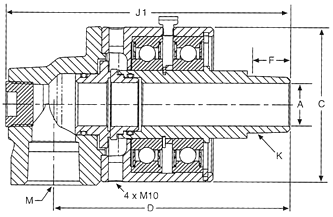

RXA：単式（ネジ取付）

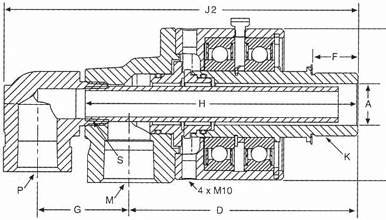

RXB2：複式（ネジ取付）
ネジ取付：単式・複式
単位：mm
| 型式 | サイズ（K） | A | C | D | F | G | H | J1 | J2 | M | P | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4038RXA 4038RXB2 | 3/8" NPT | 10 | 64 | 100 | 10 | 138 | 117 | 119 | 153 | 3/8" | 1/4" | 1/4" |
| 5/8"-18 UNF | 10 | 64 | 100 | 16 | 138 | 117 | 119 | 153 | 3/8" | 1/4" | 1/4" | |
| 3/8" BSP | 10 | 64 | 100 | 16 | 138 | 123 | 119 | 153 | 3/8" | 1/4" | M6×1" | |
| 4050RXA 4050RXB2 | 1/2" NPT | 13 | 64 | 102 | 13 | 138 | 117 | 122 | 153 | 1/2" | 3/8" | 1/8" |
| 3/4"-16 UNF | 13 | 64 | 102 | 19 | 138 | 117 | 122 | 153 | 1/2" | 3/8" | 1/8" | |
| 1/2" BSP | 13 | 64 | 102 | 19 | 138 | 123 | 122 | 153 | 1/2" | 3/8" | 1/8" | |
| 4075RXA 4075RXB2 | 3/4" NPT | 17 | 73 | 113 | 14 | 156 | 133 | 138 | 173 | 3/4" | 1/2" | 1/4" |
| 1"-14 UNF | 17 | 73 | 113 | 19 | 156 | 133 | 138 | 173 | 3/4" | 1/2" | 1/4" | |
| 3/4" BSP | 17 | 73 | 113 | 19 | 156 | 134 | 138 | 173 | 3/4" | 1/2" | 1/4" | |
| 4100RXA 4100RXB2 | 1" NPT | 25 | 91 | 138 | 17 | 193 | 164 | 166 | 213 | 1" | 1/2" | 3/8" |
| 1 1/2"-12 UNF | 25 | 91 | 138 | 28 | 193 | 171 | 166 | 213 | 1" | 1/2" | 3/8" | |
| 1" BSP | 25 | 91 | 138 | 28 | 193 | 171 | 166 | 213 | 1" | 1/2" | 3/8" | |
| 4125RXA 4125RXB2 | 1 1/4" NPT | 32 | 96 | 155 | 17 | 222 | 200 | 189 | 247 | 1 1/4" | 1" | 1/2" |
| 1 3/4"-12 UNF | 32 | 96 | 155 | 30 | 222 | 200 | 189 | 247 | 1 1/4" | 1" | 1/2" | |
| 1 1/4" BSP | 32 | 96 | 155 | 30 | 222 | 200 | 189 | 247 | 1 1/4" | 1" | 1/2" | |
| 4150RXA 4150RB2 | 1 1/2" NPT | 38 | 116 | 174 | 17 | 243 | 206 | 212 | 268 | 1 1/2" | 3/4" | 3/4" |
| 2"-12 UNF | 38 | 116 | 182 | 28 | 250 | 214 | 220 | 276 | 1 1/2" | 3/4" | 3/4" | |
| 1 1/2" BSP | 38 | 116 | 182 | 28 | 250 | 214 | 220 | 276 | 1 1/2" | 3/4" | 3/4" |
※記載寸法につきましては予告なしに変更する場合があります。
