C-CAST型ロータリージョイント(CJI型)

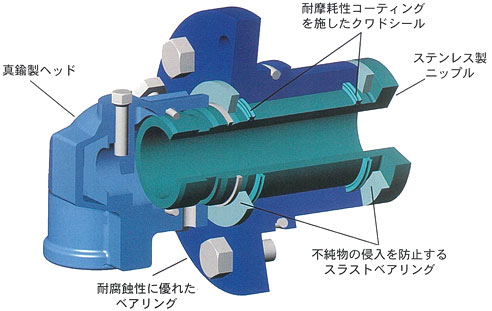

C-キャストロータリージョイントは、外部取り付け、内部取り付け（ジャーナル内蔵）の両方が可能で、単 路式・復路式があります。内部取り付け、あるいは、ジャーナル内蔵取り付けは最も一般的で、北アメリ カやヨーロッパの多くの連続鋳造設備で見られます。C-キャストロータリージョイントは、広いベアリング エリア、深いグリス溝、シールエリアから不純物の侵入を防止する２個のクワドシールリングを特徴として います。可動部を最小限にとどめており、必要なメンテナンスも少ないので、C-キャストロータリージョイ ントは製鉄業界のメーカーや世界中のOEMに好まれています。C-キャストロータリージョイントの使用 条件は、温度：121°C、圧力:1.0MPa、回転数：100rpmです。
特徴
- 可動部を最小限にとどめている
- 長期間に亘って潤滑性を維持
- 広いベアリングエリア
利点
- シンプル設計
- 少ないメンテナンス
- 衝撃及び振動の防止
仕様
| 最大使用圧力 | 最大使用温度 | 最高使用回転数 | 使用流体 |
|---|---|---|---|
| 0.1MPa | 121°C | 100rpm | 水 |
CJIA型（単路型）
CJID型（復路型）

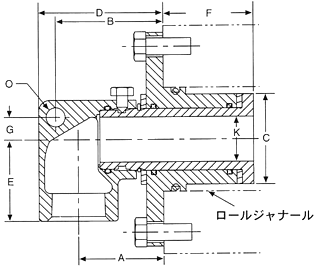

CJIA（単路型）
単位：mm
| サイズ(K) | M | A | B | C | D | E | F | G | O |
|---|---|---|---|---|---|---|---|---|---|
| 3/8" | 3/8" | 18 | - | 26 | - | 30 | 26 | - | - |
| 3/4" | 3/4" | 44 | 57 | 41 | 67 | 45 | 35 | 12 | 11 |
| 1" | 3/4"～1" | 48 | 60 | 51 | 70 | 45 | 51 | 12 | 11 |
| 1 1/2" | 1 1/2" | 67 | 86 | 70 | 95 | 48 | 83 | 21 | 11 |
※記載寸法につきましては予告なしに変更する場合があります。

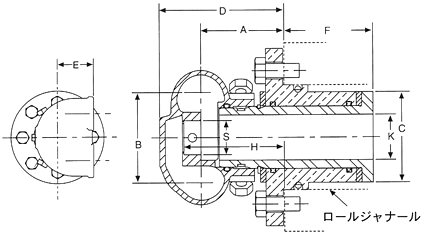

CJID（復路型）
単位：mm
| サイズ(K) | M | P | S | A | B | C | D | E | F | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 3/4" | 1/2"～3/4" | 1/2"～3/4" | 3/4" | 40 | 51 | 41 | 64 | 40 | 35 | 49 |
| 1" | 1/2"～3/4" | 1/2"～3/4" | 3/4" | 43 | 51 | 51 | 67 | 40 | 51 | 54 |
| 1 1/2" | 3/4"～1" | 3/4"～1" | 28.5 | 56 | 64 | 70 | 85 | 40 | 81 | 62 |
※Sサイズはパイプ外径を示す
※記載寸法につきましては予告なしに変更する場合があります。
※記載寸法につきましては予告なしに変更する場合があります。
