W-C型ロータリージョイント
Ｗ－Ｃ型ロータリージョイントは独自の構造とシールテクノロジーで悪条件下に於いても長期連続稼働を可能にするロータリージョイントです。

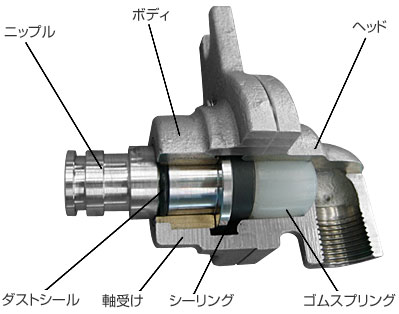

特徴
- 部品点数が少なく構造が簡単であるため専門知識を持たなくてもメンテナンスが容易にできる
- 独自開発の特殊ゴムスプリングでシールに必要な面圧を与えている
- 主要接液部はステンレス及び特殊ゴム構造のため錆の発生がない
- シングルフラットシール構造のためメンテナンスが容易にできる
- シールリングは長年に渡る研究により開発した耐摩耗性に優れた特殊カーボングラファイトを採用している
- ロータリージョイントのメンテナンス時には研磨機、精密機械等を必要としない
- 既設のロール寸法に合わせてロータリージョイントの設計をする事が可能
- 長寿命のためメンテナンス費用が大幅に削減できる
仕様
 |
使用流体 | 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|---|---|
| 水 | 1.0MPa | 100°C | 20rpm |

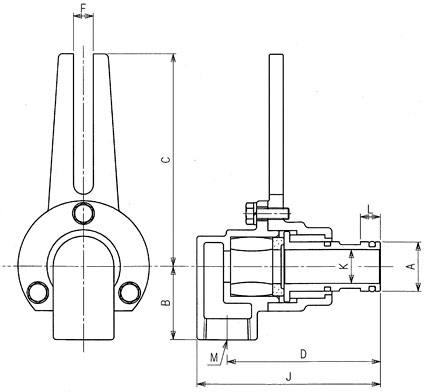

貫流式（外部取付型）
単位：mm
| 型式 | サイズ(K) | Ｍ | Ａ | Ｂ | C | D | F | J | L |
|---|---|---|---|---|---|---|---|---|---|
| 3100W-CAQ | 1/2" | 1/2" | 22 | 32 | 70 | 93 | 12 | 108 | 12 |
| 3200W-CA2Q | 3/4" | 3/4" | 28 | 46 | 100 | 104 | 14 | 121 | 17 |
| 3300W-CA2Q | 1" | 1" | 34 | 52 | 150 | 112 | 14 | 133 | 17 |
※記載寸法につきましては予告なしに変更する場合があります。

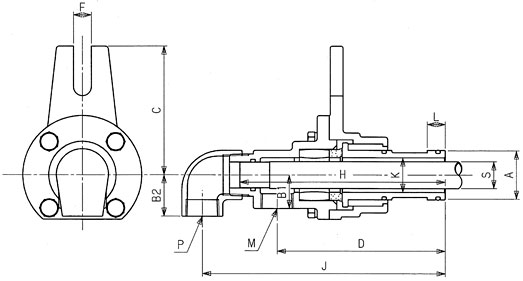

複式（外部取付型）
単位：mm
| 型式 | サイズ(K) | Ｍ | P | S | A | B1 | B2 | C | D | F | H | J | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3400W-CDQ | 1-1/4" | 1" | 1" | 1/2" | 40 | 31 | 39 | 120 | 152 | 18 | 207 | 230 | 23 |
| 3500W-CDQ | 1-1/2" | 1" | 1" | 3/4" | 50 | 34 | 42 | 130 | 170 | 18 | 210 | 245 | 18 |
| 3550W-CDQ | 2" | 1" | 1" | 1" | 60 | 38 | 51 | 165 | 154 | 18 | 202 | 230 | 13 |
※記載寸法につきましては予告なしに変更する場合があります。

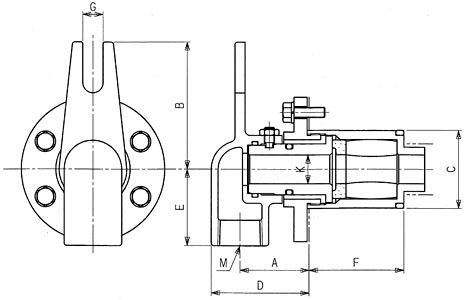

貫流式（内部取付型）
単位：mm
| 型式 | サイズ(K) | Ｍ | Ａ | Ｂ | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 3200W-CAJI | 3/4" | 3/4" | 41 | 75 | 46 | 58 | 45 | 56 | 12 |
| 3300W-CAJI | 1" | 1" | 51 | 55 | 60 | 71 | 50 | 80 | - |
※記載寸法につきましては予告なしに変更する場合があります。

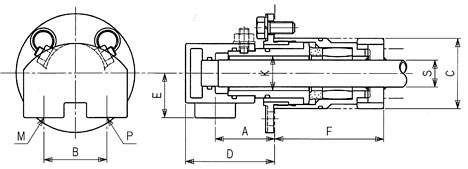

複式（内部取付型）
単位：mm
| 型式 | サイズ(K) | Ｍ | P | S | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|---|---|
| 3200W-CDJI | 3/4" | 3/4" | 3/4" | 17 | 58 | 50 | 50 | 76 | 35 | 79 |
| 3300W-CDJI | 1" | 3/4" | 3/4" | 19 | 59 | 50 | 60 | 76 | 35 | 80 |
| 3400W-CDJI | 1-1/4" | 3/4" | 3/4" | 1/2" | 65 | 60 | 65 | 85 | 35 | 106 |
| 3500W-CDJI | 1-1/2" | 1" | 1" | 3/4" | 60 | 64 | 71 | 90 | 45 | 110 |
※記載寸法につきましては予告なしに変更する場合があります。
