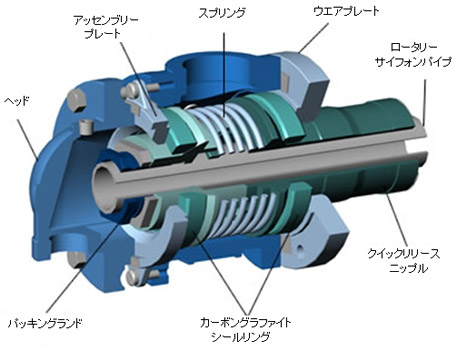

L-N型ロータリージョイント

L-N型ロータリージョイントは蒸気用に設計されており、一般的には、製紙ドライヤー・合成繊維ロール・食品加工ドライヤー、その他、サポート用の外部フレームが可能な場所への取付けに適しています。
L-Nロータリージョイントは、サポートに2本のロッドを使用して、ロータリーサイフォンパイプが取付けられている複式に適用出来ます。サイズは、1/2"~8"で、スチームジョイントの使用条件は、温度:343℃、圧力:3.5MPa、回転数:200rpmです。

特徴

  • 蒸気用に設計されている
  • メンテンスが容易なウエアプレート
  • 外部ロッドサポート

利点

  • 特殊品の設計が可能
  • メンテナンス・修理にかかるコストが安価
  • 取り付けが簡単

TYPE LNAR 仕様

使用流体標準使用圧力最大使用圧力最大使用温度最高使用回転数
蒸気・水2.0MPa3.5MPa288°C550rpm

L-NARQ型

単位:mm
型式サイズ(K)MPSCDFGHJNOサポート
ロッド
サイズ
標準MinMaX
2550L-NARQ2"1-1/2"1"~1-1/4"1/2"~1"172134701322502991971972222019
2550L4-NARQ2"1-1/2"1"~1-1/4"1/2"~1"172134701322502991971973362019
2550L6-NARQ2"1-1/2"1"~1-1/4"1/2"~1"172134701322502991971973942019
2600L-NARQ2-1/2"2"1"~1-1/4"1/2"~1-1/4"184150741402703242102102412019
2600L4-NARQ2-1/2"2"1"~1-1/4"1/2"~1-1/4"184150741402703242102103492019
2600L8-NARQ2-1/2"2"1"~1-1/4"1/2"~1-1/4"184150741402703242102104862019
2600L11-NARQ2-1/2"2"1"~1-1/4"1/2"~1-1/4"184150741402703242102105302019
2700L-NARQ3"2-1/2"1"~1-1/2"3/4"~1-1/2"200179901583053742412352602625
2700L4-NARQ3"2-1/2"1"~1-1/2"3/4"~1-1/2"200179901583053742412353752625
2700L6-NARQ3"2-1/2"1"~1-1/2"3/4"~1-1/2"200179901583053742412354892625
2750L-NARQ3-1/2"3"1-1/4"~2"3/4"~1-1/2"235206951713404202802803333432
2750L4-NARQ3-1/2"3"1-1/4"~2"3/4"~1-1/2"235206951713404202802804953432
2800L-NARQ4"4"1-1/2"~2"1"~2"2602601461894154943082833563432
950L7-NARQ5"2"~5"2"~3"1-1/4"~3"3302971602214705864574574575450
※記載寸法につきましては予告なしに変更する場合があります。


L-NAFRQ型

単位:mm
型式サイズ(K)MPSBCDEFGHJLRTUNOサポート
ロッド
サイズ
標準MinMax
2600L-NAFRQ2-1/2"2"1-1/4"1/2"~1-1/4"1331847613374160270378684091352102102412019
2600L4-NAFRQ2-1/2"2"1-1/4"1/2"~1-1/4"1331847613374160270378684079412102103492019
2700L-NAFRQ3"2-1/2"1-1/4"~1-1/2"3/4"~1-1/2"1522008915290186305432
434
68
70
2997442412352602625
2700L4-NAFRQ3"2-1/2"1-1/4"~1-1/2"3/4"~1-1/2"1522008915290186305432
434
68
70
2997442412353752625
2700L8-NAFRQ3"2-1/2"1-1/4"~1-1/2"3/4"~1-1/2"1522008915290186305432
434
68
70
2997442412354892625
2750L-NAFRQ3-1/2"3"1-1/4"~1-1/2"3/4"~1-1/2"18023511118095198340472
474
68
70
36125462802803333432
2750L7-NAFRQ3-1/2"3"1-1/4"~1-1/2"3/4"~1-1/2"18023511118095198340472
474
68
70
36125462802804953432
2800L-NAFRQ4"4"1-1/2"~2"1"~2"190260114190146230415560
568
70
78
57148443082833563432
※記載寸法につきましては予告なしに変更する場合があります。
