コルプロ LJ-PTロータリージョイント

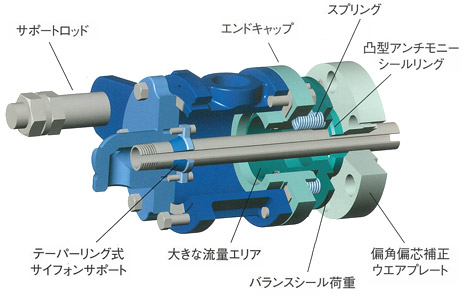

ＬＪ-PT型ロータリージョイントは蒸気用に設計されており、一般的には、既存のL-Jロ-タリージョイントをグレードアップするために使用されます。ＬＪ-PT型ロータリージョイントは、アンチモン含浸のバランスシールの使用により、より長い稼動寿命と偏角偏芯の補正を実現します。ＰＴ型設計により、シール荷重を少なくし、高速運転でもシール寿命を延ばすことが出来ます。広い流量エリア設計により、スチームジョイントを通過する際の圧力損失が緩和されます。取り付け用の特別な道具は不要です。ＬＪ-PT型ロータリージョイントの使用条件は、温度：２３２°C、圧力：１．５ＭＰａ、回転数：４００ｒｐｍです。
特徴
- AI技術を使用したバランスシール設計
- 外部からロッドでサポートし固定
- シール摩耗インジケーター
- LJ型ジョイントの改造型
- サイフォンクリアランスの調整装置（オプション）
利点
- 最小限に抑えたシール荷重とシール摩耗
- 高速運転での信頼性向上
- 運転中でも可能なシール摩耗測定
- 配管手直しが不要で容易にグレードアップ可能
- 繰り返し可能なサイフォンクリアランスの調整
仕様
| 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|
| 1.5MPa | 232°C | 400rpm |

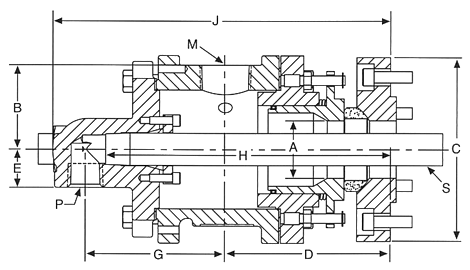

単位：mm
| 型式 | サイズ | M | P | S | A | B | C | D | E | G | H | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2500LJA-PT | 1 - 1/2" | 1 - 1/4" | 3/4" | 3/4" | 48 | 70 | 155 | 137 | 32 | 116 | 243 | 280 |
※記載寸法につきましては予告なしに変更する場合があります。
