コルプロ LB-PTロータリージョイント

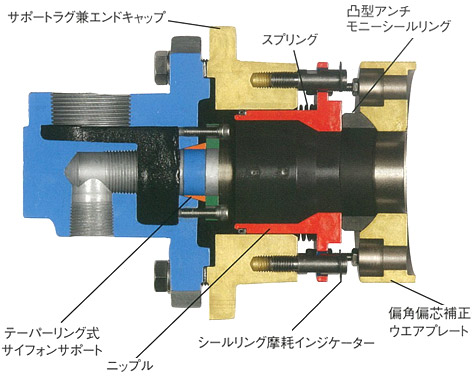

ＬＢ－ＰＴ型ロータリージョイントは主に蒸気使用に適しています。既存のL-J型、Ｓ型ロータリージョイントのグレードアップ品で、アンチモン含浸のバランスシール設計により、より長い稼働寿命と偏角偏芯の補正を実現します。そして、ＰＴ型設計によりシール荷重を少なくし高速運転でもシール寿命を延ばす事ができます。さらに、シール摩耗インジケーターが付いているので、一目でシールリングの交換時期がわかります。ロータリージョイントは、頑強な外部ロッドサポートで固定する事で、振れや振動を抑制し、サイフォン装置の振動や接触による折損事故を防止する事ができます。ＬＢ－ＰＴ型ロータリージョイントの使用条件は、温度：232°C 圧力：1.5MPa 回転数：400rpmです。
特徴
- AI技術を使用したバランスシール設計
- 外部からロッドでサポートし固定
- シール摩耗インジケーター
- LJ-PT型ジョイントの改造型
- サイフォンクリアランスの調整装置（オプション）
利点
- 最小限に抑えたシール荷重とシール摩耗
- 高速運転での信頼性向上
- 運転中でも可能なシール摩耗測定
- 配管手直しが不要で容易にグレードアップ可能
- 繰り返し可能なサイフォンクリアランスの調整
仕様
| 最大使用圧力 | 最大使用温度 | 最高使用回転数 |
|---|---|---|
| 1.5MPa | 232°C | 400rpm |

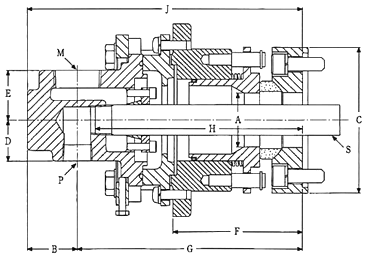

サイフォンクリアランスの調整装置付（ADJ）

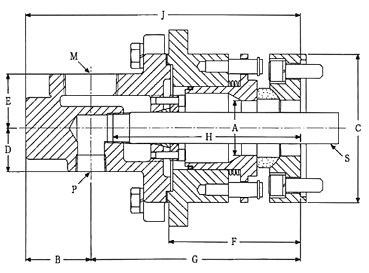

単位：mm
| 型式 | サイズ | M | P | S | A | B | C | D | E | F | G | H | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2500LBZ1-PT | 2" | 1-1/2" | 3/4" | 1/2",3/4" | 48 | 57 | 130 | 38 | 48 | 115 | 183 | 164 | 240 |
| 2500LBZ2-PT | 1-1/2" | 1-1/4" | 3/4" | 1/2",3/4" | 48 | 45 | 130 | 37 | 45 | 115 | 177 | 159 | 221 |
| 2500LBZ1-PT-ADJ | 2" | 1-1/2" | 3/4" | 1/2",3/4" | 48 | 57 | 130 | 38 | 48 | 115 | 206 | 189 | 264 |
| 2500LBZ2-PT-ADJ | 1-1/2" | 1-1/4" | 3/4" | 1/2",3/4" | 48 | 45 | 130 | 37 | 45 | 115 | 200 | 184 | 245 |
※記載寸法につきましては予告なしに変更する場合があります。
